CSFP Transceivers – 1.25 & 3.072 Gbps Optokon Premium

CSFP Transceivers – 1.25 & 3.072 Gbps Optokon Premium

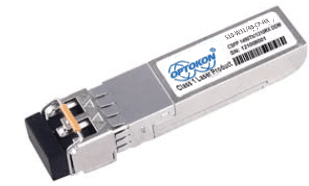

Die Transceiver von OPTOKON sind mit der Option 2 des Compact Small Form-Factor Pluggable (CSFP) Multi-Source Agreement (MSA) kompatibel. Der Transceiver besteht aus einer 2-Kanal-bidirektionalen optischen Transceivereinheit mit fünf Abschnitten: dem LD-Treiber, dem Begrenzungsverstärker, dem digitalen Diagnosemonitor, dem Lasertyp (dem DFB-Laser) und dem PIN-Fotodetektor. Der optische Ausgang kann durch einen TTL-Logik-High-Level-Eingang von Tx Disable deaktiviert werden, und das System kann das Modul auch über I2C deaktivieren. Tx Fault wird bereitgestellt, um eine Verschlechterung des Lasers anzuzeigen. Der Signalverlust-Ausgang (LOS) wird bereitgestellt, um den Verlust eines optischen Eingangssignals des Empfängers oder den Verbindungsstatus mit dem Partner anzuzeigen. Das System kann die LOS- (oder Link-)/Deaktivierungs-/Fehlerinformationen auch über den I2C-Registerzugriff abrufen. Herkömmliches SFP funktioniert, wenn es in einen C-SFP-Sockel eingesteckt wird, gleichzeitig kommt es zu keinen Schäden an C-SFP und Hostplatine, wenn das C-SFP-Modul in einen herkömmlichen SFP-Sockel eingesteckt wird.
