FTTx DUAL-Kabel zum Einschieben inkl. Abrollvorrichtung

Terminiertes LWL-Kabel für FTTH-Anschlüsse

Das beidseitig terminierte LWL-Kabel (Dual-Kabel) wurde entwickelt, um FTTH-Anschlüsse einfach, schnell, kostengünstig und unter optimaler Nutzung des eingesetzten Materials auszuführen; zur Verkabelung der „letzten Meile“ mit bis zu 8 Single-Mode-Fasern pro WE.

An den beiden Enden des Dual-Kabels sind die installationsfertigen FTTH- Abschlussdosen angebracht. Der Installationsaufwand in der Wohnung bzw. am Anschlusspunkt wird dadurch auf wenige Handgriffe reduziert.

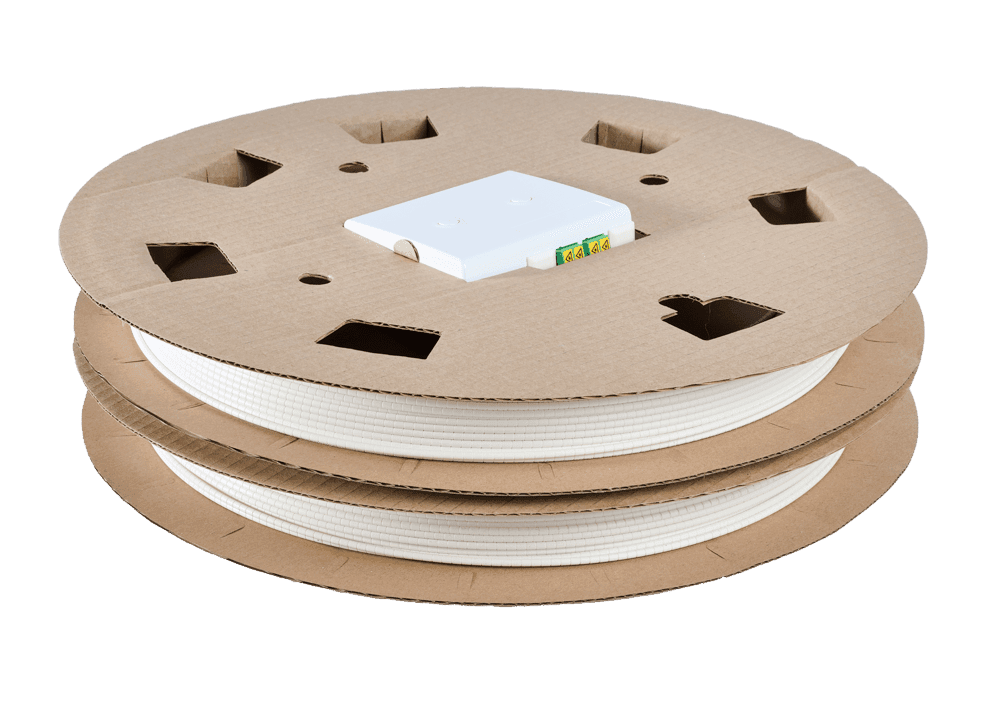

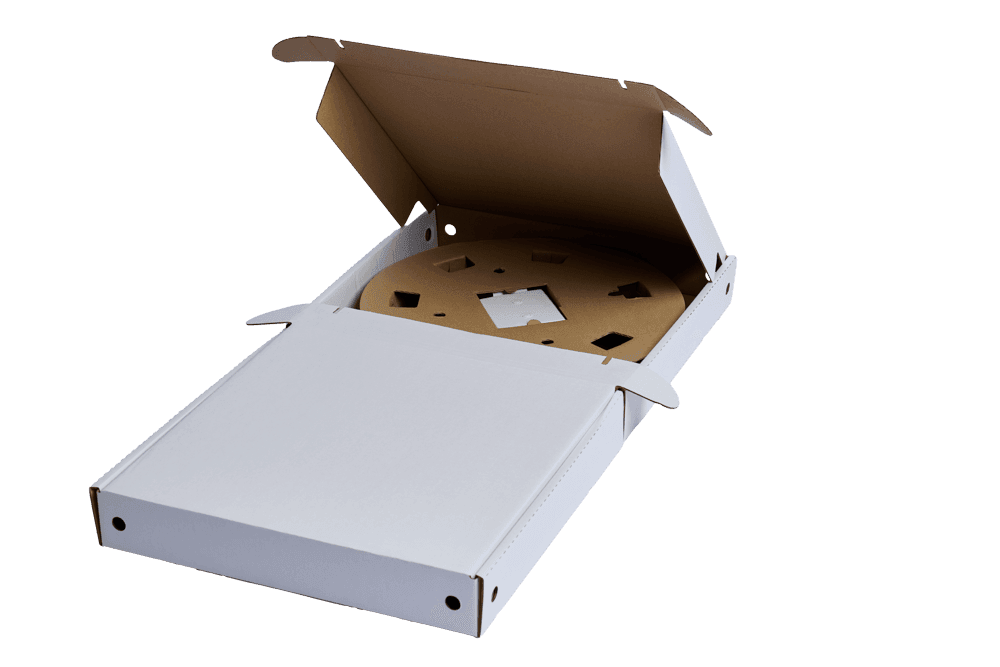

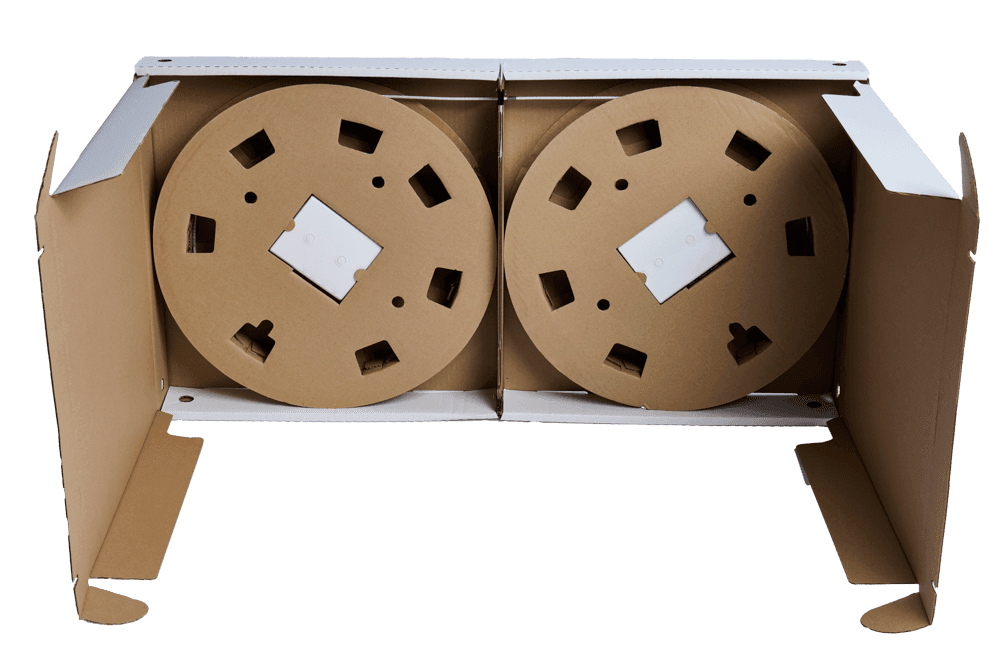

Die benötigte individuelle Kabellänge vom jeweiligen FTTH-Anschluss zum Patchfeld oder ÜP wird ggf. erst am Installationspunkt ermittelt. Nach Bestimmung der erforderlichen Länge wird das Kabel abgeschnitten. Dazu werden die beiden Trommeln, die bei Auslieferung jeweils die Hälfte des DUAL-Kabels fassen, in die zwei mitgelieferten Abrollschachteln (Dispenser) gelegt.

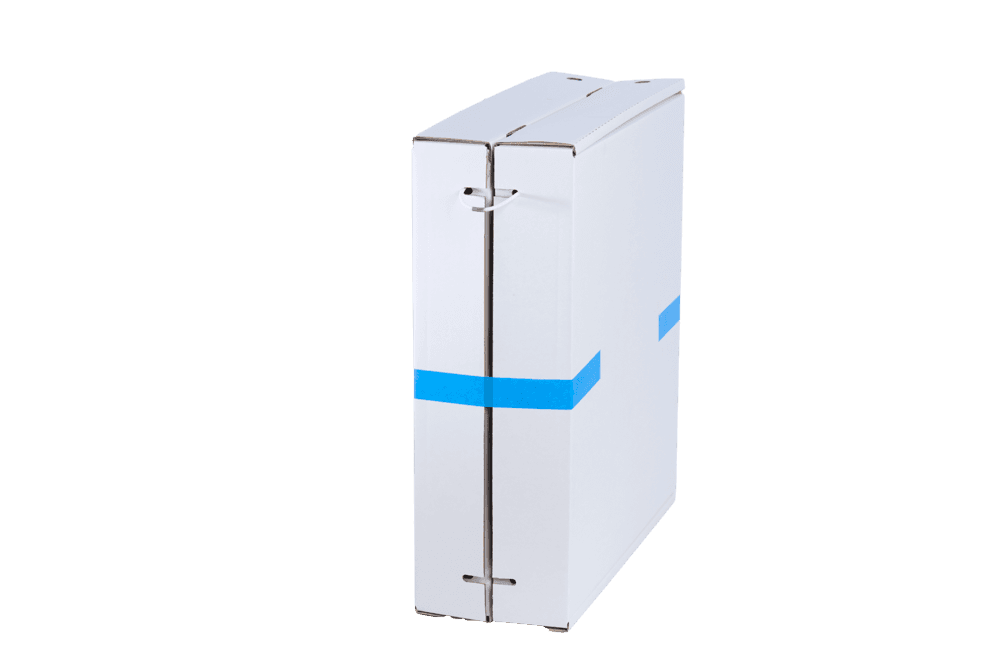

Pro Trommel-Umdrehung wird die Kabellänge um einen Meter (+3/-1cm) verändert, von Trommel A nach Trommel B oder umgekehrt. Nach dem „Umwickeln“ werden die Dispenser geschlossen und das Kabel durchtrennt. Die Dispenser Box dient nun als Abroll-Hilfe und wird für die Installation mit einem Band an einem schweren Gegenstand befestigt. Das verbleibende Kabel mit Abschlussdose im zweiten Dispenser wird mit der Restlänge beschriftet und zurückgelegt.

Die Verlegung und Installation des abgetrennten Kabels wird vom Anschlusspunkt zum Patchfeld bzw. Übergabepunkt ausgeführt. Idealerweise wird das Kabel in ein vorhandenes Rohr geschoben. Es ist aber nicht zwingend erforderlich, ein leeres Rohr zu verwenden. Oft reicht der Platz im bereits belegten Rohr aus, um das Miniflex-Kabel nachzuschieben. Mit einem Durchmesser von 3,0mm oder 2,2mm eignet sich dieses extrem robuste Kabel besonders gut zum manuellen Einschieben über Distanzen von bis zu 100m. Das Kabel ist knickfest und zeichnet sich zudem durch einen sehr hohen Querdruckwiderstand aus.

Das bedeutet, dass zur Installation des DUAL-Kabels eine Reihe sonst üblicher, aufwändiger Arbeitsgänge entfallen wie z.B. das Einrichten eines Arbeitsplatzes zum Spleißen vor Ort, das Beistellen von Geräten und die Vorbereitungen zum Einblasen eines herkömmlichen Kabels oder eines Zugseiles, etc.

Bei Verwendung einer projektspezifischen Durchschnittslänge des DUAL-Kabels wird der logistische Aufwand wesentlich reduziert. Die Bevorratung unterschiedlicher Längen entfällt weitgehend. Darüber hinaus wird der Kabelverschnitt erheblich reduziert und die Installationszeiten verringert.

Merkmale

• Einfach zu installieren – auch für die Selbst-Verlegung geeignet
• Einschiebbares, knickfestes LWL-Kabel mit 2,2 oder 3mm Durchmesser
• Unterschiedliche Fasertypen, G657A = Standard
• Robuster LSZH-Mantel, UL94-V0-konforme Materialien
• Zum Einblasen, Einziehen und zur AP- und UP-Verlegung geeignet
• Diverse Abschluss-Dosen-Varianten mit SC-, LC, od. E2000-Adaptern
• Platz für bis zu 4 Spleiße – bzw. 8 Spleiße bei LC-/E2000-Version
• Kabellängen zwischen 10 und 180m in 10m-Schritten
• Einweg-Karton (Dispenser) zum Umwickeln und Abrollen
• Geringer Kabelverschnitt durch individuelle Längenbestimmung
