QSFP28 Transceivers – 100Gbps ZR4 Optokon Premium

QSFP28 Transceivers – 100Gbps ZR4 Optokon Premium

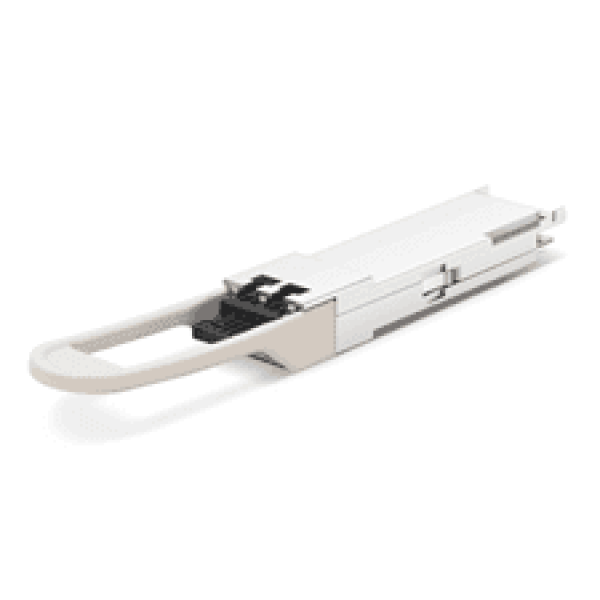

Der optische Transceiver OPTOKON 100G QSFP28 ZR4 konsolidiert die Empfänger- und Senderpfade in einem einzigen Modul.

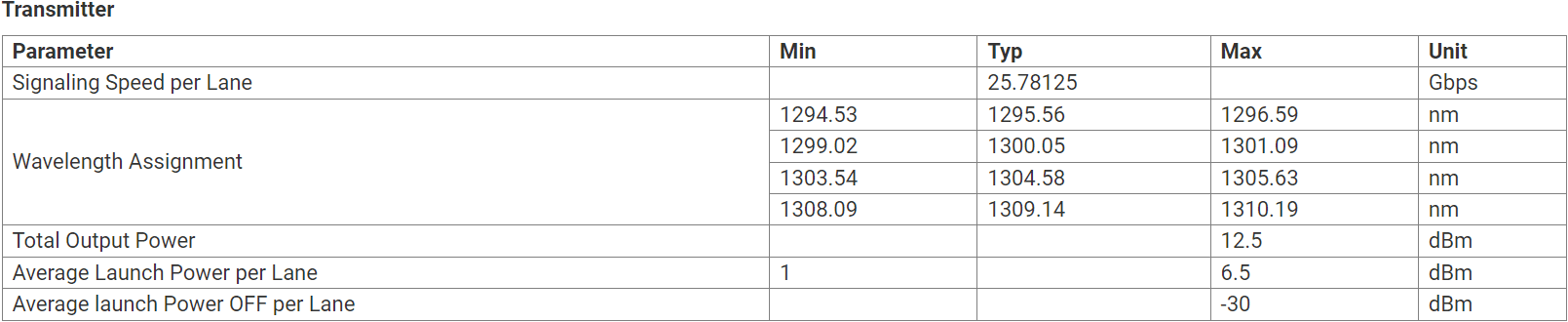

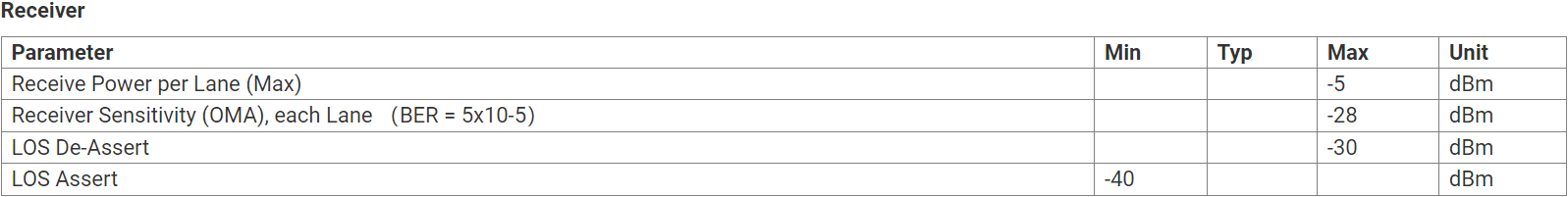

Auf der Sendeseite werden vier Spuren serieller Datenströme wiederhergestellt, neu getaktet und an vier Lasertreiber verteilt. Diese Treiber steuern 4-EML-Laser mit Mittenwellenlängen von 1296 nm, 1300 nm, 1305 nm und 1309 nm. Die resultierenden optischen Signale werden dann kombiniert und über einen Standard-LC-Anschluss über Singlemode-Glasfaser übertragen. Für den Empfang werden die vier Spuren optischer Datenströme mithilfe des integrierten Demultiplexers optisch getrennt. Jeder Strom wird dann von einem SOA+PIN und einem Transimpedanzverstärker verarbeitet, gefolgt von einer Neutaktung. Dieses Modul verfügt insbesondere über eine Hot-Plug-fähige elektrische Schnittstelle, minimalen Stromverbrauch und eine 2-adrige serielle Schnittstelle.

Dieses Produkt entspricht dem QSFP28 Multi-Source Agreement (MSA) hinsichtlich seines Formfaktors, seiner optischen/elektrischen Verbindungen und seiner digitalen Diagnoseschnittstelle. Darüber hinaus entspricht es den IEEE 802.3ba-Standards.

Eigenschaften

• Entspricht dem QSFP28-Standard SFF-8636 Rev 2.10a
• Unterstützt Leitungsgeschwindigkeiten ab 103,125 Gbit/s
• Integriertes LAN WDM EML TOSA / SOA+ PIN ROSA, unterstützt 80 km mit FEC
• Digitale Diagnose-Überwachungsschnittstelle
• Duplex-LC-Lichtleiterbuchse
• Keine externe Referenzuhr
• Elektrisch Hot-Plug-fähig
• Entspricht LC-Anschluss
• Betriebstemperaturbereich des Gehäuses: 0 °C bis 70 °C
• Leistungsabgabe < 5,5 W
